Conception, déploiement et utilisation d’un réseau MODBUS
Objectifs de la formation " MODBUS/tcp et serie "
- Optimiser vos processus industriels en utilisant au mieux les capacités de communication de vos équipements.
- Comprendre le détail du fonctionnement du protocole MODBUS.
- Maîtriser et choisir le matériel d’infrastructure.
- Paramétrer, configurer et démarrer une installation.
- Apprendre la démarche de diagnostic et maintenance d’un réseau MODBUS. Utiliser les bons outils.
Publics concernés
- Ingénieurs d’études, techniciens support après-vente, maintenance, intégrateurs, câbleurs, instrumentistes, automaticiens…
Prérequis
- Formation initiale technique
Connaissances :
- Des grands principes électriques (courant, tension, ...)
- Des principaux termes d'automatisme industriel
- De l'algèbre booléen et hexadécimal
Demandes spécifiques
Contactez-nousContenu de la formation
Contexte
- Historique
- Principaux acteurs
- Modèle OSI
- MODBUS / JBus
Couches physiques RS232/RS485/ETHERNET
- Débits
- Connectique
- Topologie
- Câblage
- Terminaisons
- Équipements d'infrastructure (répéteurs, switches, passe-relles)
Couche liaison DLL et ETHERNET
- Principes maître/esclave et client/serveur
- Description de la trame
- Adressage
- Timings
- RTU / ASCII
- Contrôle des erreurs de transmission
Couches réseau IP
- Adresse IP
- Masque de sous-réseau
Couche transport (TCP)
- Type des variables
- Tables de registres et de bits
- Trames et fonctions MODBUS
- Exceptions MODBUS
Intégration de MODBUS
- Logiciels MODBUS Tools
- MODBUS Doctor
- Automate SCHNEIDER M340
Exercices pratiques
- Analyse signaux RS485
- Analyse des trames série et ETHERNET
- Démarrage réseau MODBUS série
- Démarrage équipement MODBUS/TCP
- Utilisation passerelle ETHERNET/série

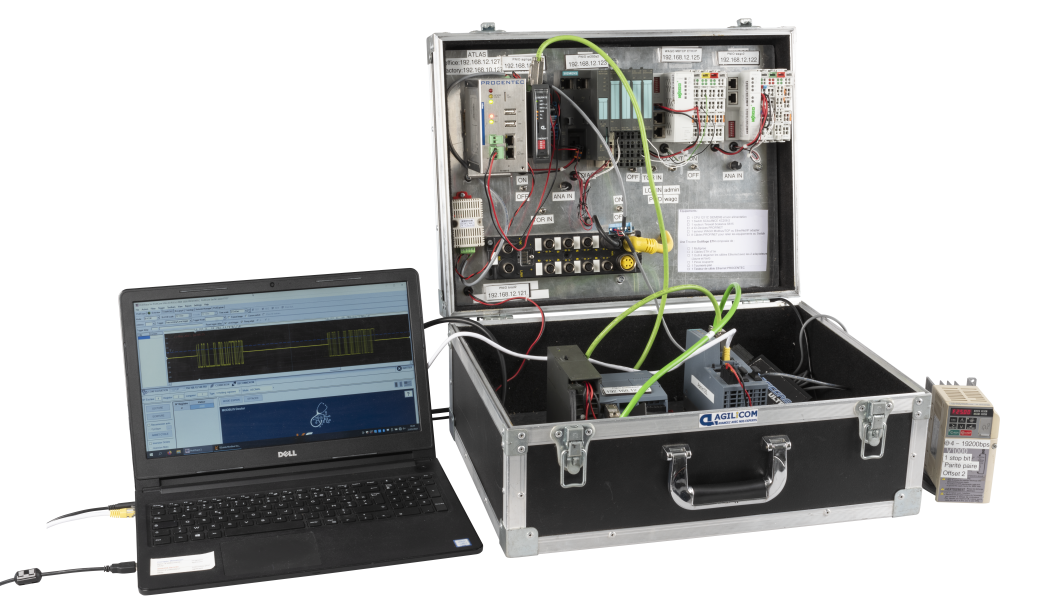

Materiels utilisés
- SCALANCE XC206-2
- WAGO 750 PROFINET
- WAGO 750 Modbus
- Modbus Doctor
- Procentec ATLAS
- Modbus Doctor
- ProfiTrace
- Capteur de température
