Installation, diagnostic et maintenance d'un système IO-Link
Objectifs de la formation " IO-Link IDM "
- Situer IO-Link dans le contexte général des communications industrielles
- Comprendre les principes de fonctionnement du protocole IO-Link
- Déployer une installation IO-Link dans un environnement industriel en respectant les règles de l’art
- Réduire les temps d’arrêt en intervenant efficacement
- Apprendre la démarche de diagnostic et maintenance d’un réseau IO-Link. Utiliser les bons outils.
Publics concernés
- Techniciens de maintenance, support après-vente.
Prérequis
- Formation initiale technique
Connaissances :
- Des grands principes électriques (courant, tension, ...)
Demandes spécifiques
Contactez-nousContenu de la formation
Généralités
- Pyramide CIM
- Architecture d’automatisme
Introduction IO-Link
- Historique
- Organisation IO-Link
- Principaux acteurs
- Certification
- Avantages et limites
Écosystème IO-Link
- IO-Link Master
- IO-Link Device
Règle de câblage
- Connecteurs - câbles
- Alimentation
Démarche de diagnostic et de maintenance
- Voyants défaut locaux
- Accès au diagnostic par PC
- Visualisation sur afficheur externe
Principe de fonctionnement
- Base du protocole
- Fichier IODD
- Principaux paramètres
- Diagnostic
- Data exchange
- Accès acycliques
- Slots/index
Exercices pratiques
- Mise en oeuvre d’un système IO-Link
- Configuration IO-Master
- Configuration IO-Device
- Recherche fichier IODD
- Recherche d’une panne
- Analyse applicative
- Sauvegarde et chargement de paramètres
- Configuration Offline
- Remplacement d’un équipement

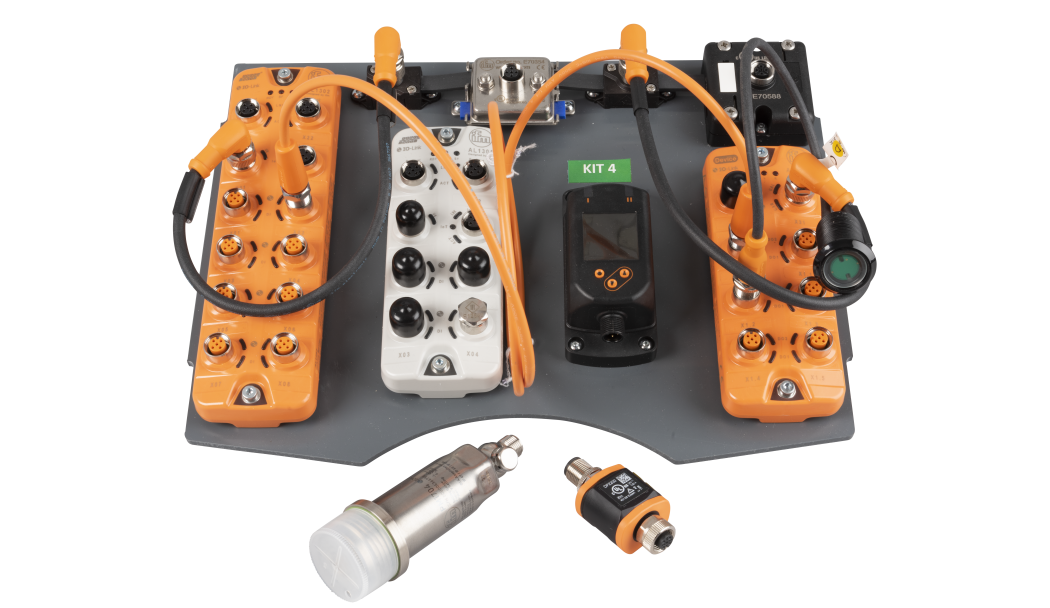

Materiels utilisés
- Logiciel LR Device
- Maître IO-Link DataLine AL1302
- Maître IO-Link interface Profinet AL1301
- Module IO-Link CompactLine AL2330
- Afficheur IO-Link E30433
- Module d'entrée IO-Link AL2340
- Détecteurs de distance optique O5D150, 0GD580
- Transmetteur de température TA2105
- Capteur de pression électronique PM1704
- Bloc analogique DP2200.
