Conception, déploiement et utilisation d’un réseau PROFINET
Objectifs de la formation " Certified PROFINET engineer "
- Optimiser vos processus industriels en utilisant au mieux les capacités de communication de vos équipements.
- Comprendre le détail du fonctionnement du protocole PROFINET IO.
- Maîtriser et choisir le matériel d’infrastructure.
- Paramétrer, configurer et démarrer une installation.
- Apprendre la démarche de diagnostic et maintenance d’un réseau PROFINET IO. Utiliser les bons outils.
- Obtenir une certification largement reconnu dans le milieu industriel.
Publics concernés
- Personnes souhaitant concevoir et déployer une installation PROFINET IO, aux utilisateurs finaux, aux concepteurs d'équipements (commerciaux, chefs produits, chargés d’affaires
Ingénieurs bureau d’études, ingénieurs systèmes, techniciens support après-vente, maintenance, intégrateurs, automaticiens…)
Prérequis
- Formation initiale technique
Connaissances :
- Des grands principes électriques (courant, tension, ...)
- Des principaux termes d'automatisme industriel
- De l'algèbre booléen et hexadécimal
Demandes spécifiques
Contactez-nousContenu de la formation
Généralités
- Ethernet vs Ethernet industriel
- Historique
- Organisation
- PROFINET
Couches physiques
- Topologie, matériel d'infrastructure
- Câblage cuivre, fibre optique, sans-fil
- Contrôle et certification
Couche liaison ETHERNET
- Trame ETHERNET
- VLAN-Tag
- Switches administrables
Couches réseau et transport
- IP, UDP
Outils pour analyser
- Tap/aggregator/Mirroring
- WireShark
- Analyse d'un réseau
PROFINET IO RT
- IO-Device, IO-Controller, IO-Supervisor
- Modèle d'équipement
- Fichier GSD
- Configuration d'un réseau PROFINET IO
- Protocole DCP
- Démarrage rapide FSU
- Échanges cycliques, échanges acycliques
- Alarmes et diagnostic
- Trames PROFINET IO
Informations de voisinage et topologie
- Protocole LLDP
- Remplacement automatique d'un équipement
Classes PROFINET IO
- Classes de communication, classes de redondance
- Classes de conformité A, B et C
Redondance de média
- Protocole MRP
PROFINET IO IRT
- Principe et applications
- Synchronisation et planification
- Redondance MRPD
PROFIEnergy
PROFIsafe
Exercices pratiques
- Configuration d'un réseau d'équipements PROFINET IO
- Diagnostic d'un réseau PROFINET IO
- Analyse des trames
- Saisie et contrôle de topologie
- Remplacement automatique d'un équipement
- Redondance de média MRP

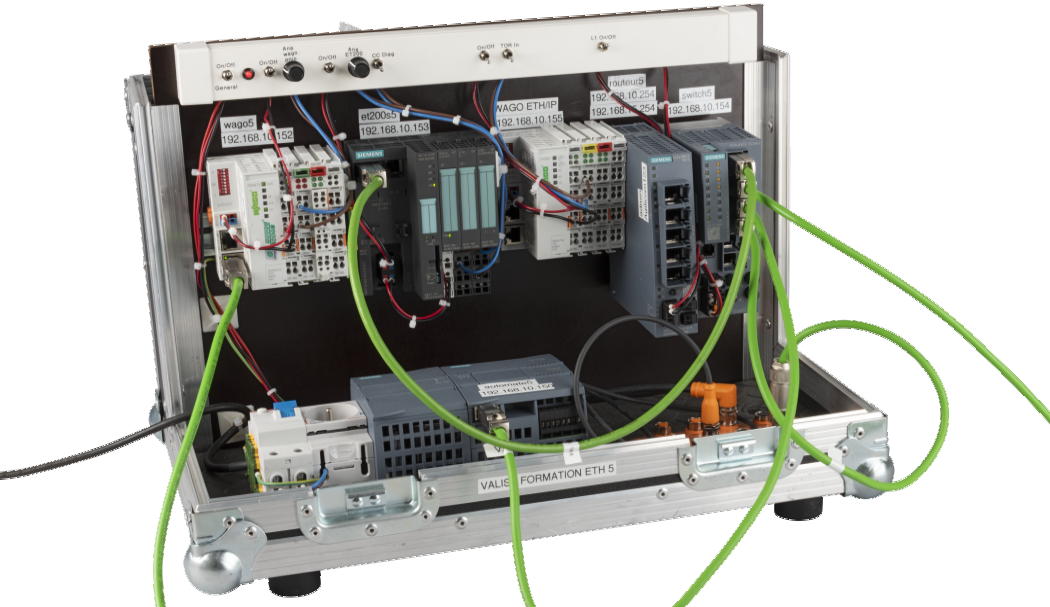

Materiels utilisés
- ET 200 S
- AGILiGATE PROFINET
- TiA portal
- WAGO 750 PROFINET
- Brad IP67 161/0 PROFINET
